W403模具鋼
W403模具鋼介紹
歐洲進口Bohler W403 VMR是電渣重熔模具鋼，適用于作鋁合金壓鑄模、熱擠壓和穿孔用的工具和芯棒、模鍛錘鍛模、壓力機鍛模、高速精鍛模和塑壓模等；亦被用作飛機、火箭等耐熱400～500 ℃工作溫度的結構零件。在所有因素中，降低生產成本的更好辦法就是延長模具使用壽命，減少維護周期和穩定成本。實際上這并不難做到，例如材料的選用應考慮各向同性和純度，這樣可有有效的防止早期開裂，另外韌性和硬度的高低也同樣影響著工具在使用過程中的性能，除了工具壽命延長之外，進口W403 熱作模具鋼還具備所需維護費用更少、不需要經常更換工具、修理次數更少、修理過的工具使用時間更長等優點。

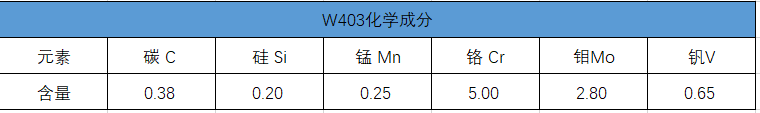

W403模具鋼化學成分
W403模具鋼特性
歐洲進口Bohler擁有100多年的制鋼科技與經驗，為全球各項產業提供不同型號的優質特殊鋼材和服務，無論是鋼材的熔煉、壓延、鍛造、熱處理、表面加工到成品均采用全球更先進設備和工藝。進口進口 W403模具鋼是進口熱作模具鋼材的其中一種，它具有高抗熱性、各個方向的韌性和延展性、高抗熱疲勞性及耐磨性、可施以氮化、良好的拋光性、良好的尺寸穩定性、較好的淬透性、比常規熔煉鋼有更好的等向性等優良特性。除此之外進口 W403 VMR熱作模具鋼由于擁有的化學成分配比和良好的結構工藝，使其具備宏觀、微觀結構優良，偏析少；氣體含量極低；不良微量元素極少；非常好的各向同性和均質性；純度更高、韌性極好；導熱性能優良等特性，
使用用途：
1.壓鑄模具（模仁、嵌塊、模芯、分流錐、氮化頂針）
2.擠壓模（模仁、模墊、阻流塊）
3.鋁、銅、鎂、的熱壓成形模。
4.冷沖載、熱剪、緊縮環及耐磨部件。
通過不同的冶煉方法可以得出結論，歐洲進口Bohler W403 VMR熱作模具鋼具有可與航空工業所用材料之純度相媲美，根據德國標準DIN5060/KO SODISC（爐外精煉）和SOBLOC（電渣重熔）鋼之純度值分別達到約10和5。而對于歐洲進口Bohler W403 VMR更大值是5。
盈鋼公司交貨狀態為退火態，硬度約250HB。
W403模具鋼加工處理
退火：800-850℃（1470-1560℉）控制以10至20℃（50-60℉/h）每小時的速度隨爐慢冷至大約600℃（1110℉），然后取出空冷。
應力消除：600-650℃（1110-1200℉）在熱處理爐中緩慢冷卻，用以消除在機械加工或成型制程中所產生之內應力。經過充分加熱后，置于中性氣體中保溫1~2小時。
淬火：980-990℃（1795-1815℉）油冷或鹽浴（500-550℃/930-1030℉）空冷或真空氣體急冷。溫度均勻后之保溫時間為15~30分鐘。可得硬度油冷或鹽浴淬火52-54HRC；空冷或真空淬火50-53HRC。由于W403 VMR有著非凡的韌性，他可以提高工作硬度1-2HRC，延緩熱疲勞產生的時間。
回火：淬火處理后，隨即緩慢加熱至回火溫度。工件厚度每增加20mm，爐內保溫時間需增加1小時，但至少為兩小時，隨后緩慢空冷至常溫，建議至少回火3次。
W403模具鋼對應牌號
對應中國牌號：4Cr5Mo3V
對應德國牌號：1.2367模具鋼
對應國際牌號：X38CrMoV5-3
免費獲取報價
原文標題：W403模具鋼
本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發現本站有涉嫌抄襲侵權/違法違規的內容，請發送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。
